智能水務-污水廠控制系統
隨著我國城鎮化的迅猛發展，污水處理廠的數量不斷增加，如何能夠有效的管理污水處理的過程，節約資源，提高經濟效益成為重點關注的問題。
一、系統綜述
自動化監控系統包括由PLC、儀表、控制柜組成的硬件控制系統和組態軟件、數據庫組成的SCADA監控軟件系統。
污水處理包含多種處理工藝，每種工藝都包括不同的組成部分和流程，每個組成部分都有其各自的運行指標和要求。每種工藝都有其獨特的運行規律，有著不同的處理措施。對于不同的工藝要實現有效控制，需要對工藝?yán)碚摲治�、�?shù)據跟蹤統計、模型仿真、現場實驗等。城市污水處理工藝按流程和處理程序劃分，可分為預處理工藝、一級處理工藝、二級處理工藝、深度處理工藝和污泥處理工藝，以及最終的污泥處置。

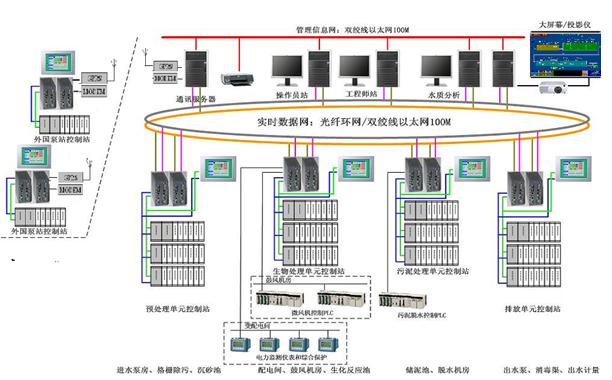

二、網絡拓?fù)?/span>
（典型網絡控制圖）
優化控制技術
l 進水泵房提升泵組的優化控制
l 生物池曝氣系統的優化控制
l 污水處理工藝運行優化管理
系統特點：
l 采用先進、安全、可靠、開放系統，整體性能達到國際先進水平。
l 建立中央監控系統，管理整個污水處理廠的工藝設備運行，實施全廠的運行監視、設備控制、生產調度、質量管理和數據服務。
l 設置現場監控系統，采集各工藝（功能）單元內的工藝數據，控制單內的工藝設備，協調單元內的工藝過程。
l 工藝設備的控制具有手動、自動和遙控三種運行模式，設置就地控制操作界面，用于現場設備的就地控制和系統調試。
l 系統具有兼容性，可兼容其他現場 PLC 子站、就地控制設備、智能儀表等現場總線產品。
l 采用新華工業過程控制硬件、軟件 , 西門子、GE、AB、施耐德等系列 PLC。
主要具有以下優勢：

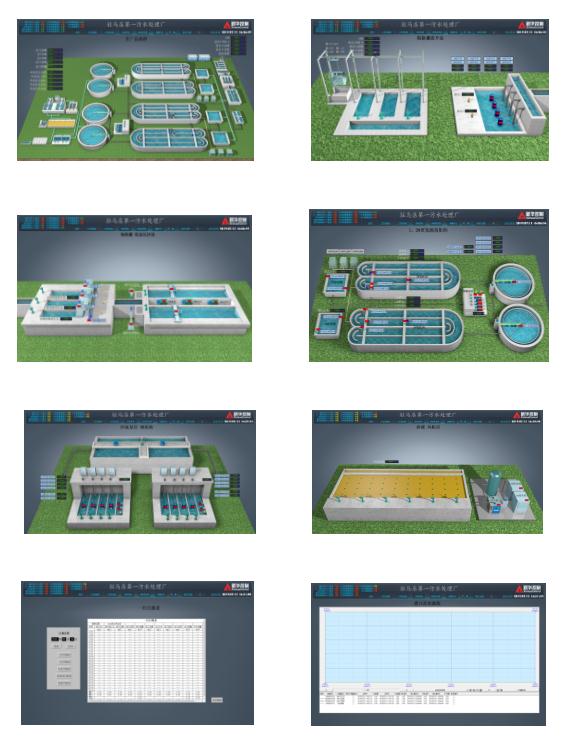

l 形象直觀的三維動態監控界面實時反映污水廠各單元運行狀況；
l 簡易友好的控制參數輸入形式方便工作人員下達操作命令；
l 專業完善的圖形處理數據統計性能提高污水廠管理水平：
l 詳細全面的報瞥診斷保障系統穩健安全運行；
l 合理有效的權限分級賬戶管理確保操作控制準確可靠。軟件系統需要與硬件系統互相配合，完成對數據傳輸、數據轉換、數據交互、數據計算、數據處理與優化控制等功能。
